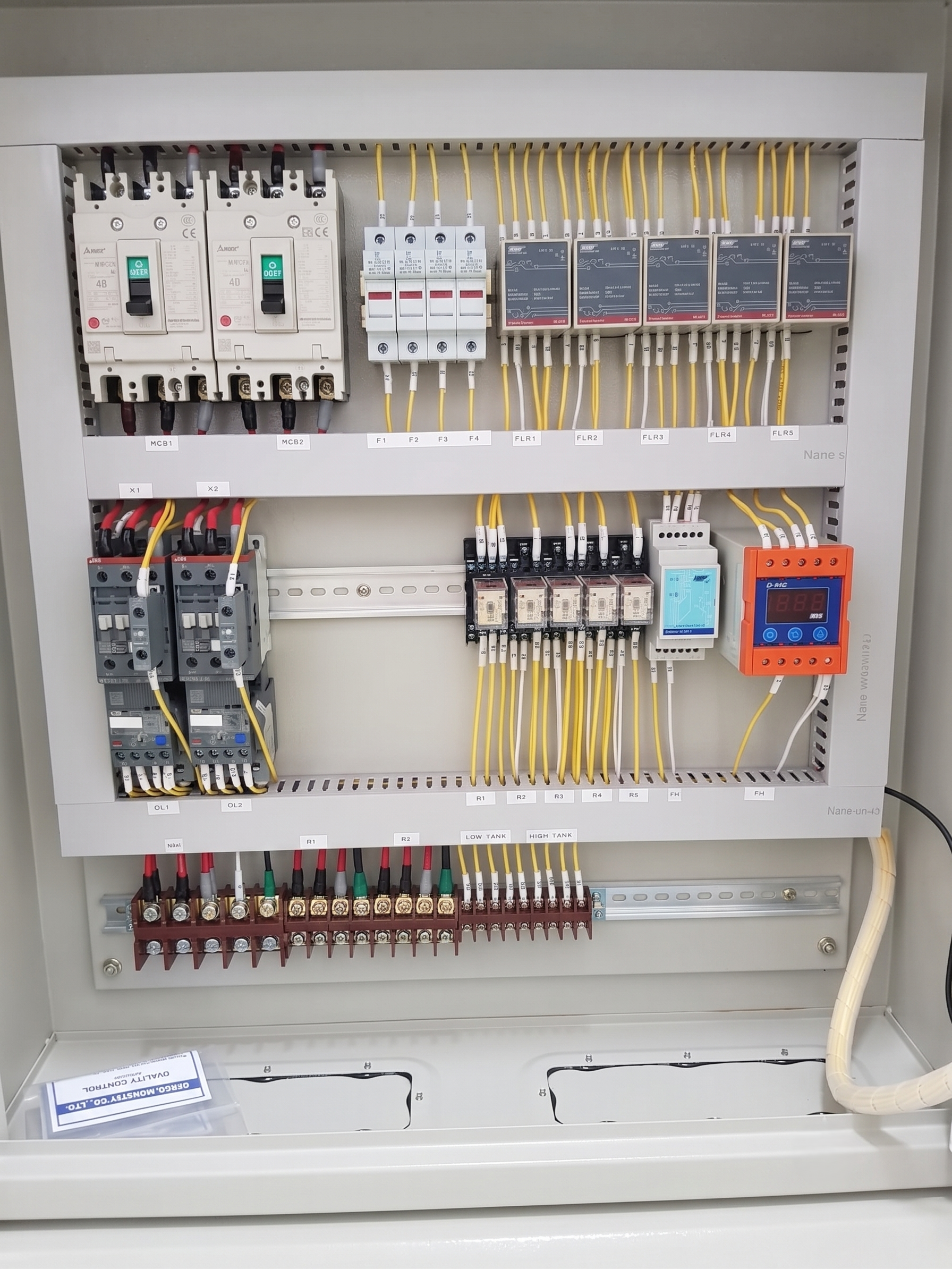

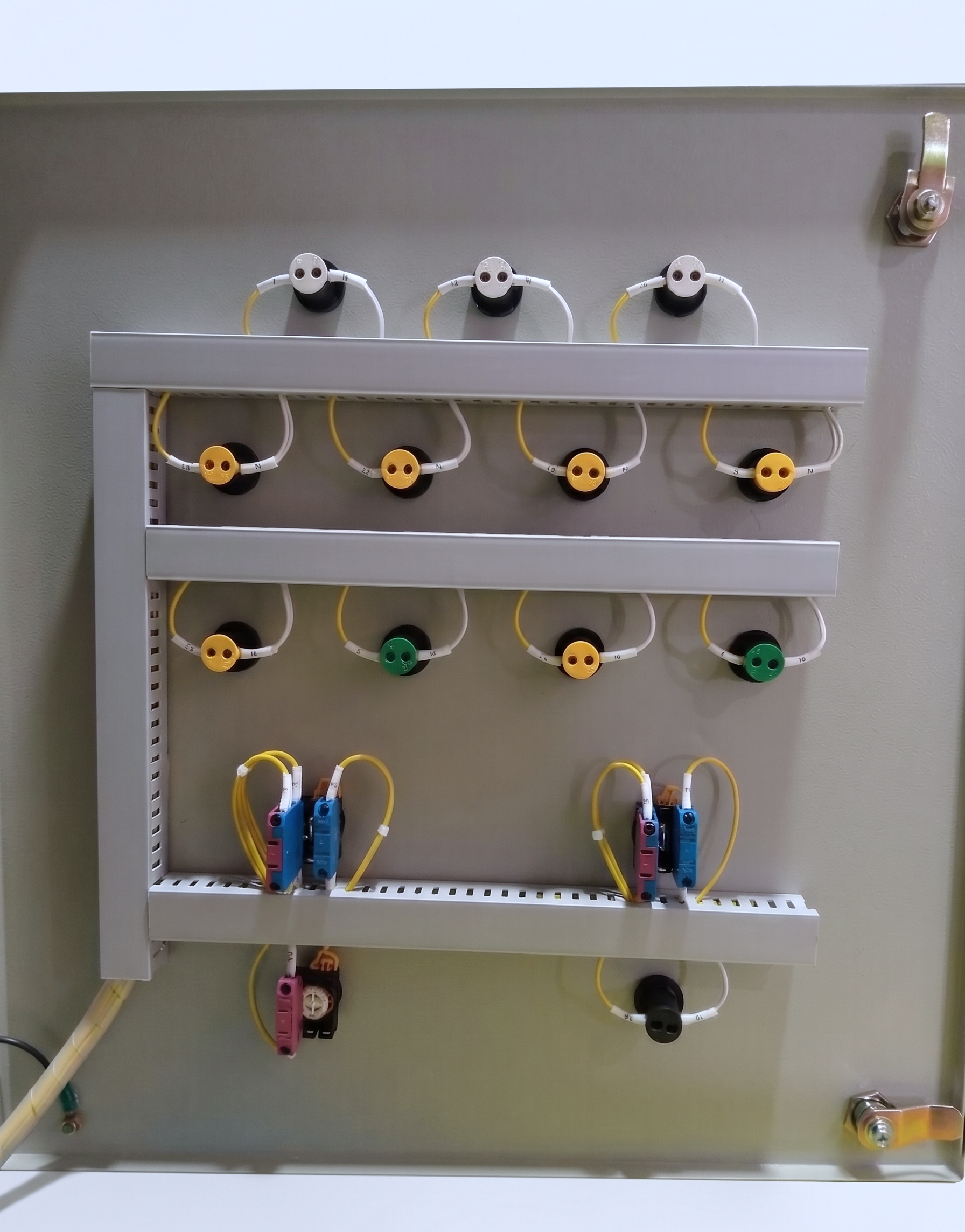

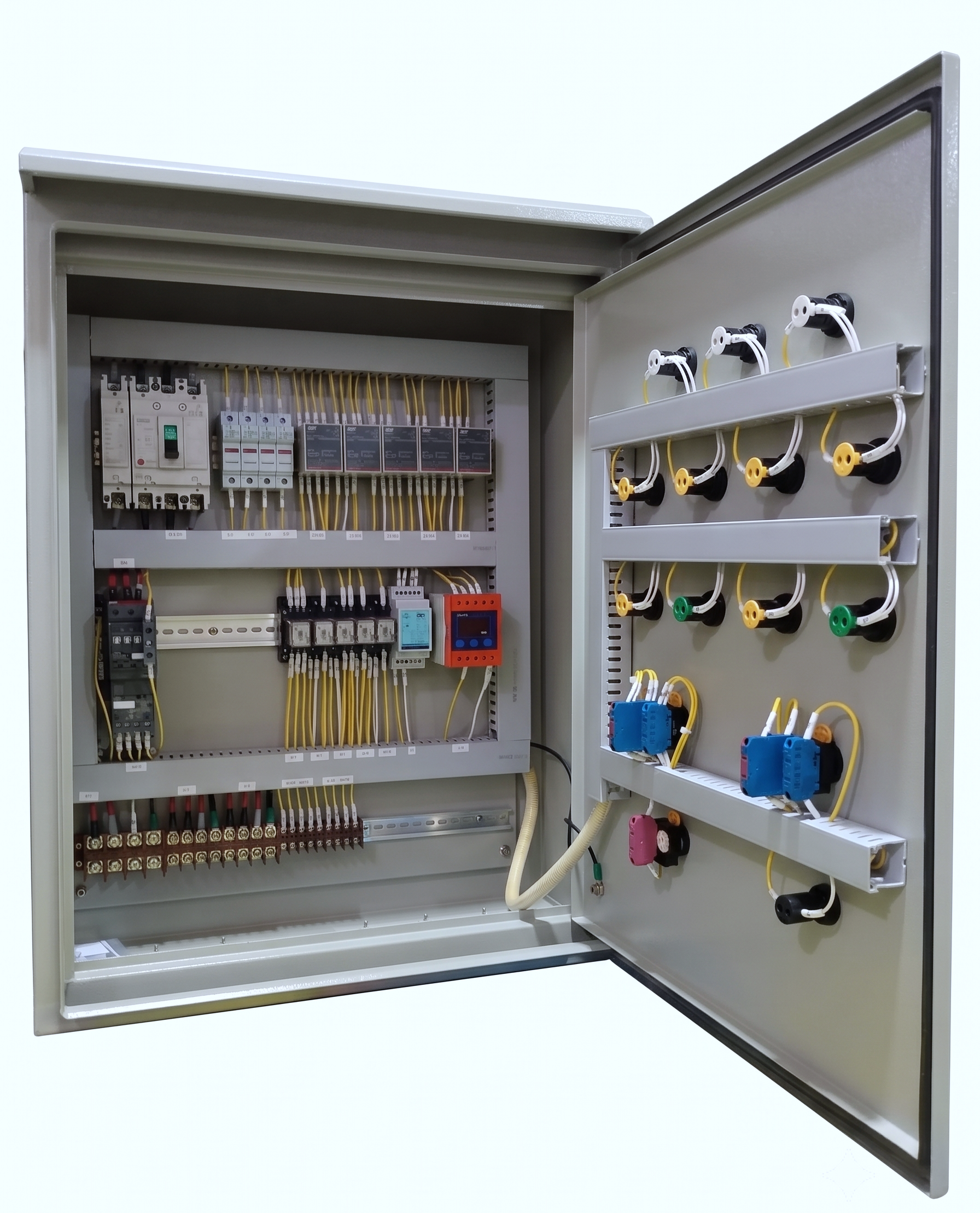

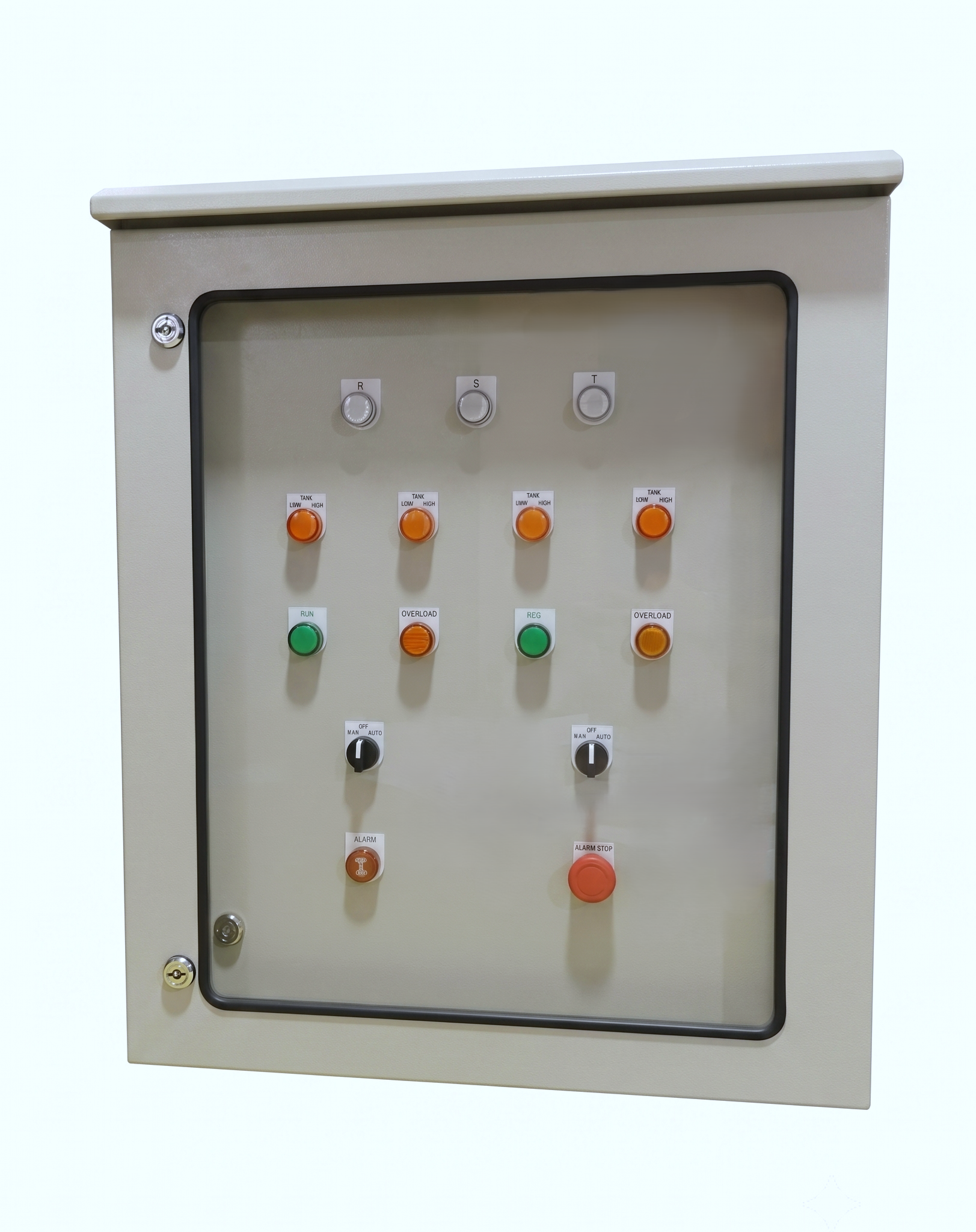

ตู้ควบคุมปั๊มโอนถ่ายน้ำ ABB OTF23022026001-1.5HP 380V ถังพักใต้ดิน-ดาดฟ้า

**ประเภทตู้:** ตู้ควบคุมปั๊มน้ำ (TRANSFER PUMP CONTROLLER 2 PUMP) **ระบบการทำงาน:** ALTERNATE-PARALLEL DOL, START (สลับการทำงานและทำงานเสริมคู่กันแบบต่อตรง) **โหมดการควบคุม:** AUTO / OFF / MANUAL (ผ่าน Selector Switch SW.1 และ SW.2 แยกแต่ละปั๊ม) **มิติขนาดตู้ (กว้าง x สูง x ลึก):** 630 x 900 x 250 มิลลิเมตร ⚡ **ระบบไฟฟ้าและกำลัง (Power & Control System)** * **ระบบไฟฟ้าเมน (Main Supply):** 3 เฟส 5 สาย (3PH/5W) 380V/220V 50Hz * **เบรกเกอร์เมน (Main Circuit Breaker):** MCB1 3P และ MCB2 3P * **ระบบป้องกันวงจรควบคุม:** ฟิวส์ป้องกันวงจรควบคุม (Control fuse 4A) * **จุดต่อสายมอเตอร์ (Terminal Wiring):** มอเตอร์ที่ 1 (U1, V1, W1, G) และ มอเตอร์ที่ 2 (U2, V2, W2, G) 🚰 **ระบบควบคุมและเซ็นเซอร์สั่งงาน (Control & Sensor Systems)** * **อุปกรณ์ควบคุมระดับน้ำ:** ใช้รีเลย์ตรวจจับระดับน้ำแบบไร้ลูกลอย (FLOATLESS RELAY W-FR3 WIP) * **เงื่อนไขถังพักน้ำด้านล่าง (LOW TANK):** * ใช้ก้านอิเล็กโทรดร่วมกับขั้ว Common (E8) * **Low Tank Low Level:** สั่งตัดการทำงานของปั๊มพร้อมส่งสัญญาณเตือน (Cut off alarm) * **Low Tank High Level:** อนุญาตให้ปั๊มเริ่มทำงานได้ (Start Pump) * **เงื่อนไขถังพักน้ำด้านบน (HIGH TANK):** * ใช้ก้านอิเล็กโทรดร่วมกับขั้ว Common (E8) * **High Tank Low Level:** แจ้งเตือนและสั่งปั๊มตัวที่ 2 ทำงานเสริม (Alarm & Start 2 Pump) * **ระดับปกติ (Start 1 Pump/Alternate):** สั่งปั๊ม 1 ตัวทำงานและสลับการทำงาน * **High Tank High Level:** แจ้งเตือนน้ำเต็มและสั่งปั๊มทุกตัวหยุดทำงาน (Alarm, All Pump Stop) 🎛️ **อุปกรณ์แสดงผลและสั่งงานหน้าตู้ (Panel Displays & Indicators)** * **หลอดไฟแสดงสถานะระบบไฟ (Phase Lamps):** R.PHASE (สีขาว), S.PHASE (สีขาว), T.PHASE (สีขาว) * **หลอดไฟสถานะปั๊มทำงาน (Pump Run):** L1 (ปั๊ม 1) และ L3 (ปั๊ม 2) สีเขียว * **หลอดไฟสถานะโอเวอร์โหลด (Pump Overload):** L2 (ปั๊ม 1) และ L4 (ปั๊ม 2) สีแดง * **หลอดไฟสถานะระดับน้ำ (Water Level Lamps):** * L5: LOW TANK LOW LEVEL (สีเหลือง) * L6: LOW TANK HIGH LEVEL (สีเหลือง) * L7: HIGH TANK LOW LEVEL (สีเหลือง) * L8: HIGH TANK HIGH LEVEL (สีเหลือง) * **ปุ่มกดสั่งงาน (Push Buttons):** * S1, S3: ปุ่ม START ปั๊ม 1 และ 2 (สีเขียว) * S2, S4: ปุ่ม STOP ปั๊ม 1 และ 2 (สีแดง) 🚨 **ระบบป้องกันและแจ้งเตือน (Protection & Alarm Functions)** * **ระบบป้องกันมอเตอร์:** ป้องกันกระแสเกินด้วย Thermal Overload Relay (OL1, OL2) * **ระบบแจ้งเตือนความผิดปกติ:** มีเสียงเตือน (BUZZER) * **ปุ่มหยุดเสียงเตือน:** สวิตช์ปุ่มกด ALARM STOP S.7
