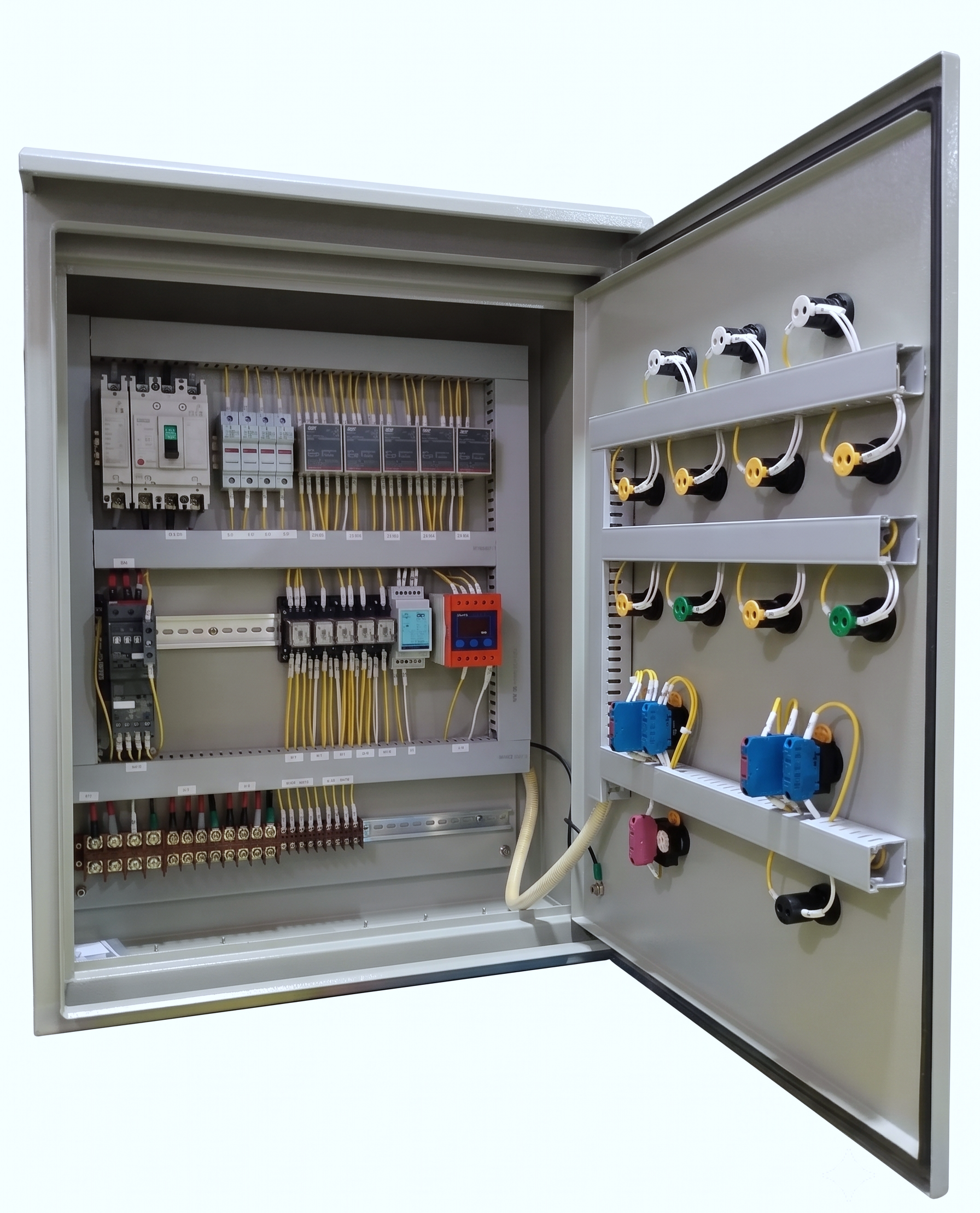

ตู้ควบคุมมอเตอร์ปั๊มน้ำ (Transfer Pump) แบบปั๊มคู่ (2 Pumps) ระบบไฟฟ้า 380VAC 3-Phase 50Hz ใช้ระบบสตาร์ทมอเตอร์แบบ Direct-On-Line (DOL.) รองรับลอจิกสลับการทำงานและสั่งทำงานคู่แบบอัตโนมัติ (ALTERNATE-PARALLEL DOL, START) ควบคุมระดับน้ำในถังด้วยอุปกรณ์ Floatless Relay (ในแบบแปลนระบุเป็นรุ่น FLOATLESS RELAY W-FR3 WIP) สามารถเลือกโหมดการทำงานหน้าตู้แบบ AUTO-OFF-MANUAL ใช้ก้านอิเล็กโทรด บน 5 ก้าน ล่าง 4 ก้าน สลับการทำงาน
แบรนด์: ABB
รุ่น: OTF23022026001-2HP
SKU: OTF23022026001-2HP
**ประเภทตู้:** ตู้ควบคุมปั๊มน้ำ (TRANSFER PUMP CONTROLLER 2 PUMP)
**ระบบการทำงาน:** ALTERNATE-PARALLEL DOL, START (สลับการทำงานและทำงานเสริมคู่กันแบบต่อตรง)
**โหมดการควบคุม:** AUTO / OFF / MANUAL (ผ่าน Selector Switch SW.1 และ SW.2 แยกแต่ละปั๊ม)
**มิติขนาดตู้ (กว้าง x สูง x ลึก):** 630 x 900 x 250 มิลลิเมตร
⚡ **ระบบไฟฟ้าและกำลัง (Power & Control System)**
* **ระบบไฟฟ้าเมน (Main Supply):** 3 เฟส 5 สาย (3PH/5W) 380V/220V 50Hz

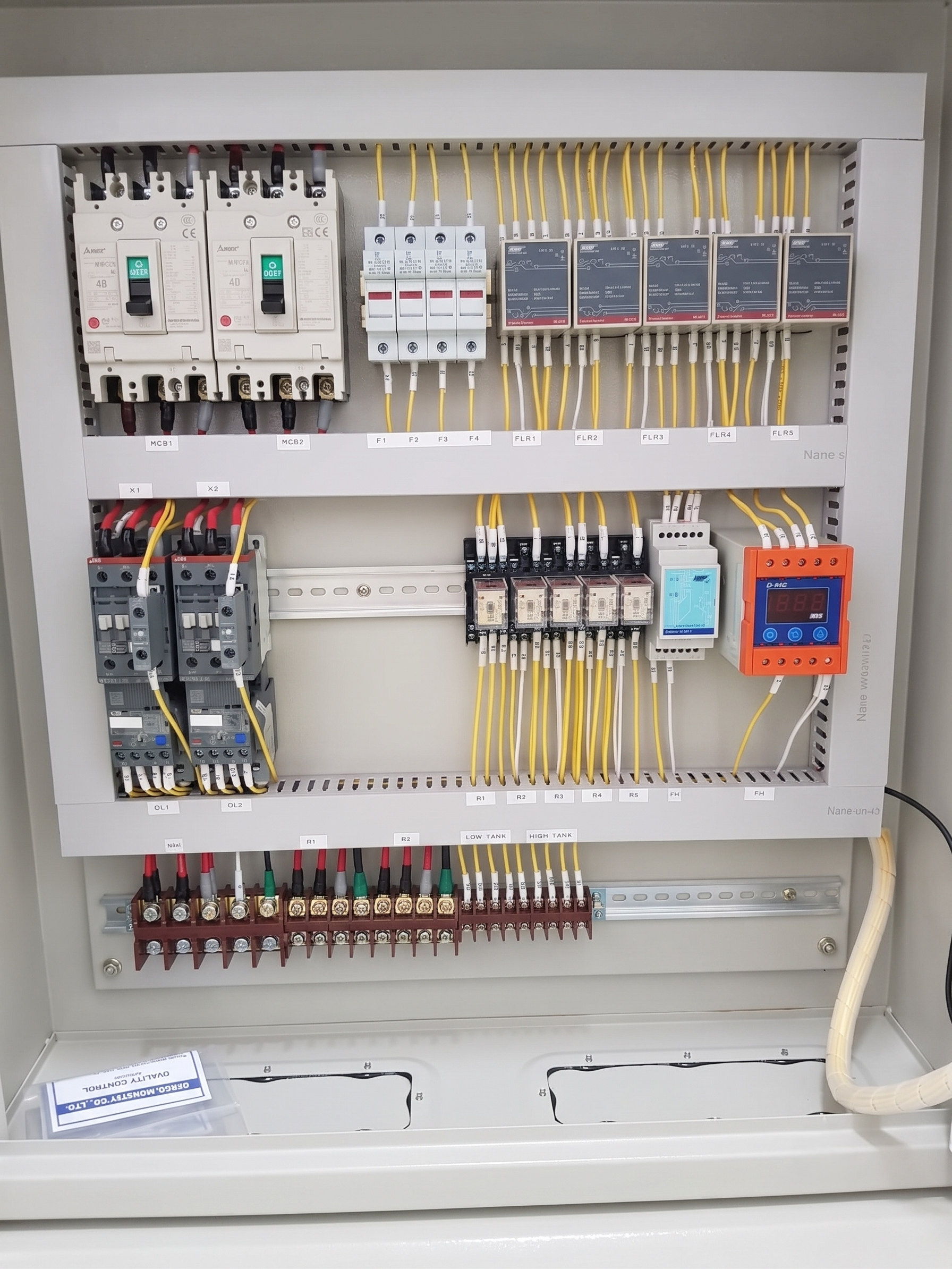

* **เบรกเกอร์เมน (Main Circuit Breaker):** MCB1 3P และ MCB2 3P
* **ระบบป้องกันวงจรควบคุม:** ฟิวส์ป้องกันวงจรควบคุม (Control fuse 4A)
* **จุดต่อสายมอเตอร์ (Terminal Wiring):** มอเตอร์ที่ 1 (U1, V1, W1, G) และ มอเตอร์ที่ 2 (U2, V2, W2, G)
🚰 **ระบบควบคุมและเซ็นเซอร์สั่งงาน (Control & Sensor Systems)**
* **อุปกรณ์ควบคุมระดับน้ำ:** ใช้รีเลย์ตรวจจับระดับน้ำแบบไร้ลูกลอย (FLOATLESS RELAY W-FR3 WIP)
* **เงื่อนไขถังพักน้ำด้านล่าง (LOW TANK):**
* ใช้ก้านอิเล็กโทรดร่วมกับขั้ว Common (E8)
* **Low Tank Low Level:** สั่งตัดการทำงานของปั๊มพร้อมส่งสัญญาณเตือน (Cut off alarm)
* **Low Tank High Level:** อนุญาตให้ปั๊มเริ่มทำงานได้ (Start Pump)
* **เงื่อนไขถังพักน้ำด้านบน (HIGH TANK):**
* ใช้ก้านอิเล็กโทรดร่วมกับขั้ว Common (E8)
* **High Tank Low Level:** แจ้งเตือนและสั่งปั๊มตัวที่ 2 ทำงานเสริม (Alarm & Start 2 Pump)
* **ระดับปกติ (Start 1 Pump/Alternate):** สั่งปั๊ม 1 ตัวทำงานและสลับการทำงาน
* **High Tank High Level:** แจ้งเตือนน้ำเต็มและสั่งปั๊มทุกตัวหยุดทำงาน (Alarm, All Pump Stop)

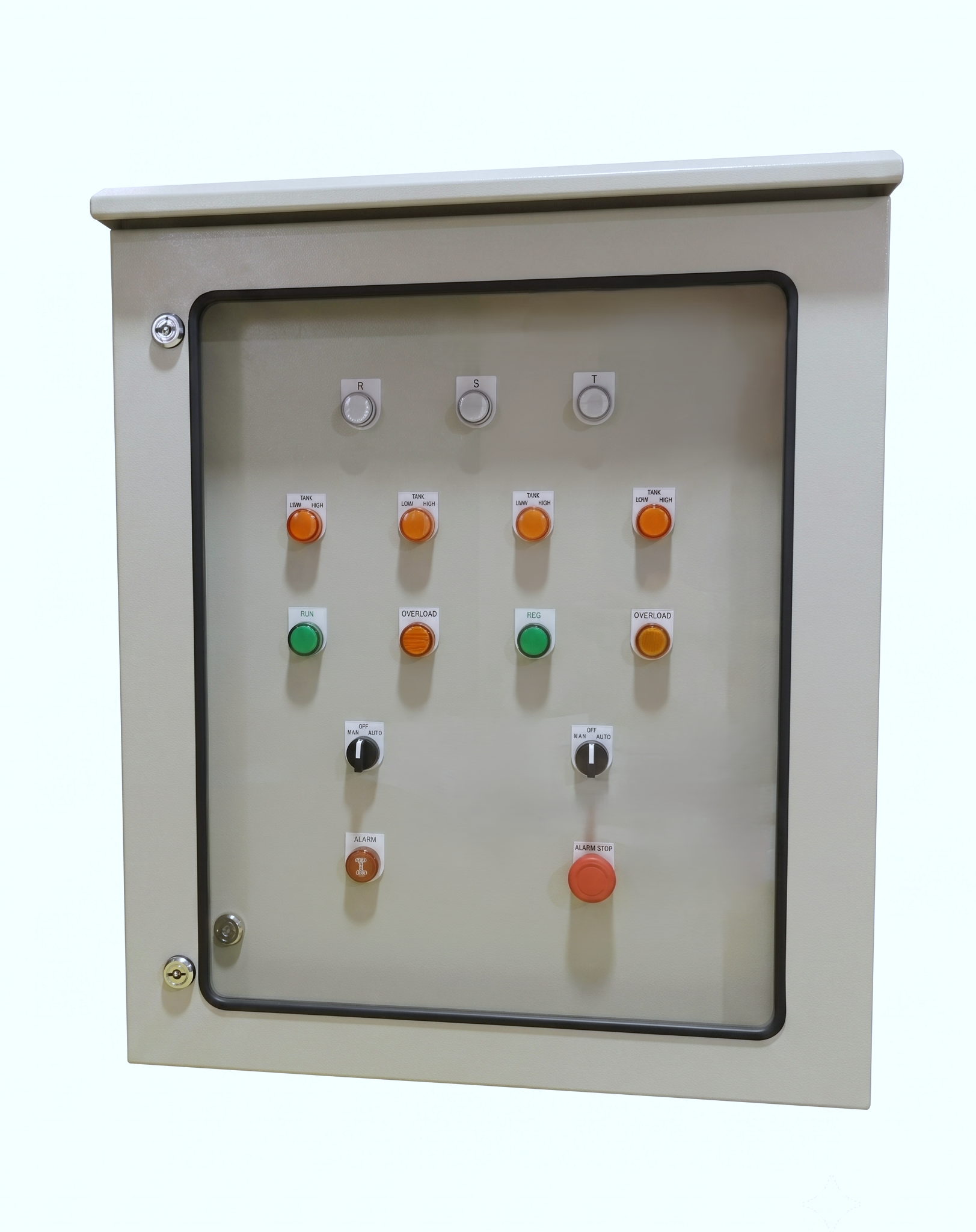

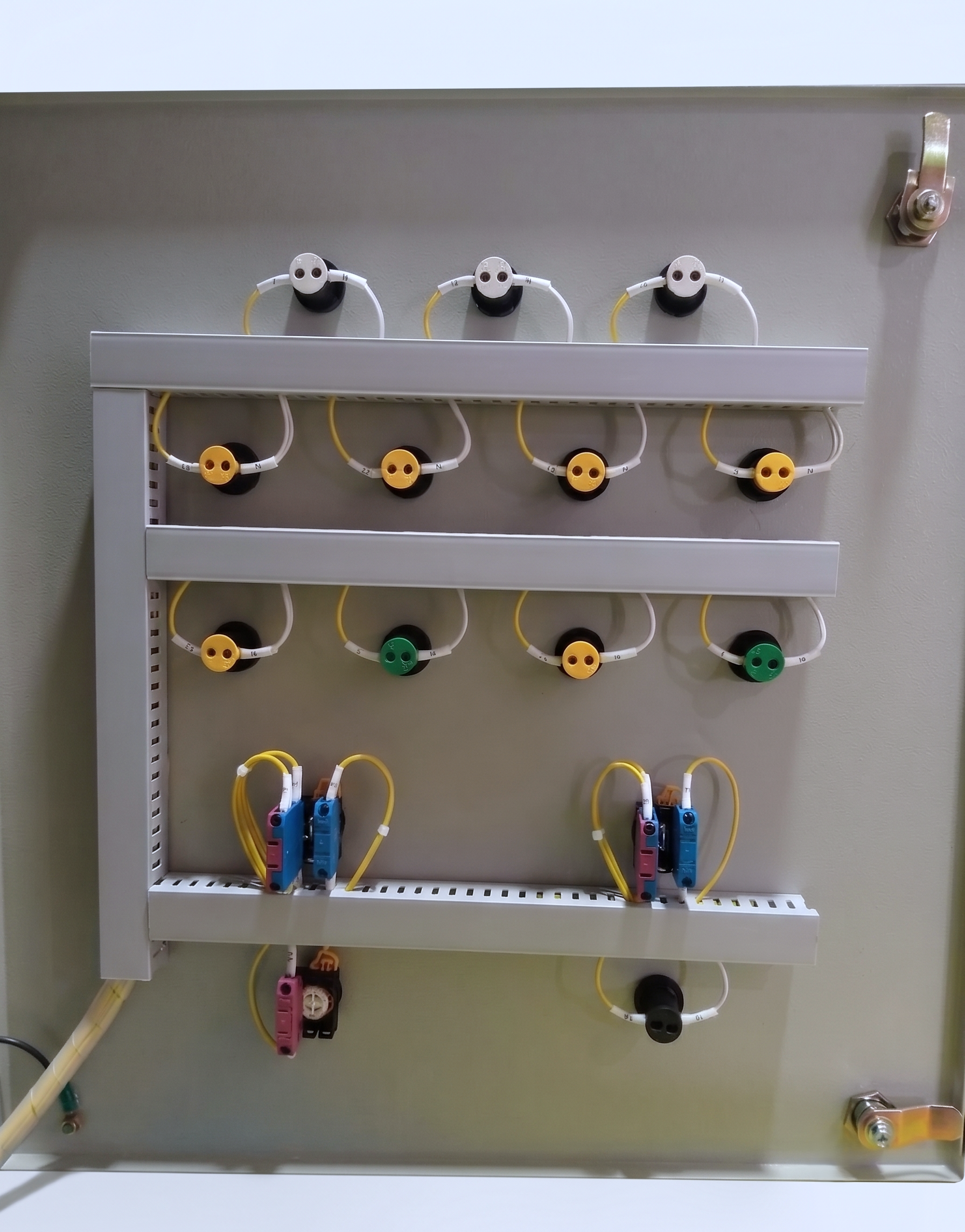

🎛️ **อุปกรณ์แสดงผลและสั่งงานหน้าตู้ (Panel Displays & Indicators)**
* **หลอดไฟแสดงสถานะระบบไฟ (Phase Lamps):** R.PHASE (สีขาว), S.PHASE (สีขาว), T.PHASE (สีขาว)
* **หลอดไฟสถานะปั๊มทำงาน (Pump Run):** L1 (ปั๊ม 1) และ L3 (ปั๊ม 2) สีเขียว
* **หลอดไฟสถานะโอเวอร์โหลด (Pump Overload):** L2 (ปั๊ม 1) และ L4 (ปั๊ม 2) สีแดง
* **หลอดไฟสถานะระดับน้ำ (Water Level Lamps):**
* L5: LOW TANK LOW LEVEL (สีเหลือง)
* L6: LOW TANK HIGH LEVEL (สีเหลือง)
* L7: HIGH TANK LOW LEVEL (สีเหลือง)
* L8: HIGH TANK HIGH LEVEL (สีเหลือง)
* **ปุ่มกดสั่งงาน (Push Buttons):**
* S1, S3: ปุ่ม START ปั๊ม 1 และ 2 (สีเขียว)
* S2, S4: ปุ่ม STOP ปั๊ม 1 และ 2 (สีแดง)
🚨 **ระบบป้องกันและแจ้งเตือน (Protection & Alarm Functions)**
* **ระบบป้องกันมอเตอร์:** ป้องกันกระแสเกินด้วย Thermal Overload Relay (OL1, OL2)
* **ระบบแจ้งเตือนความผิดปกติ:** มีเสียงเตือน (BUZZER)
* **ปุ่มหยุดเสียงเตือน:** สวิตช์ปุ่มกด ALARM STOP S.7
