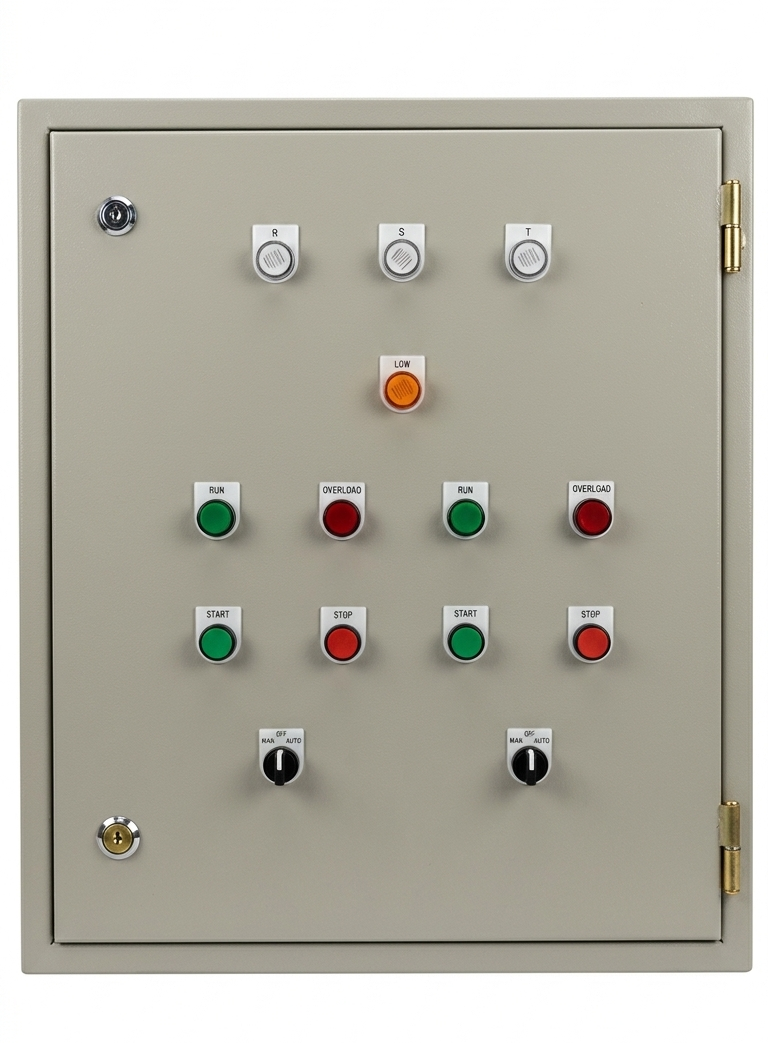

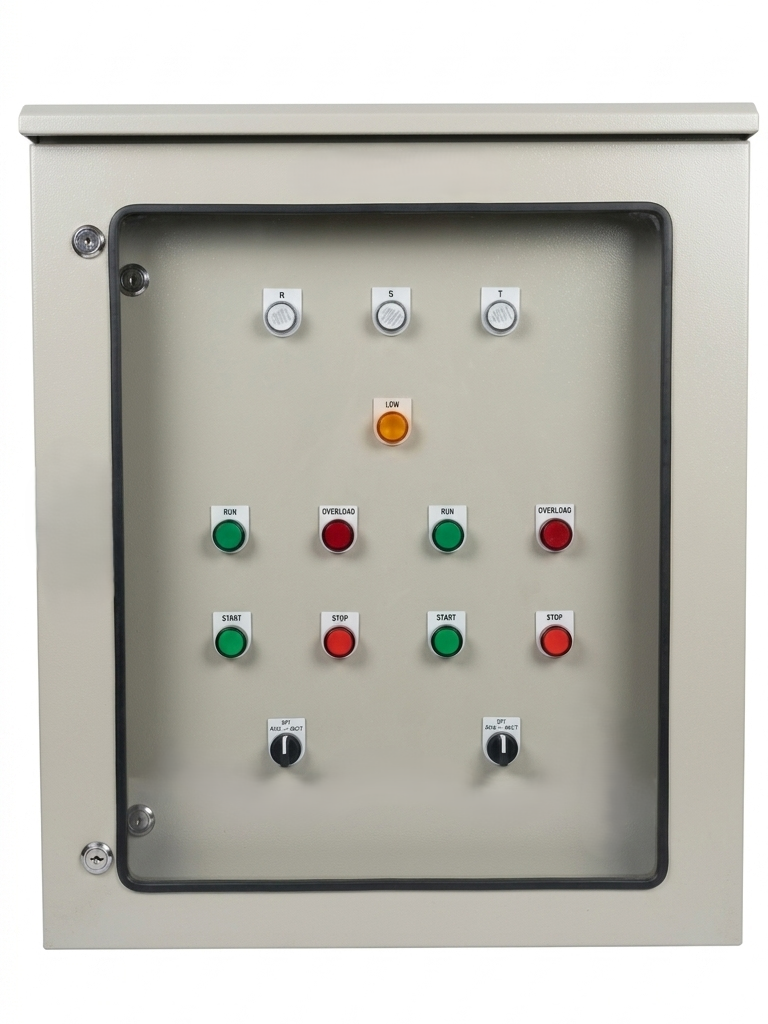

Booster Pump ABB OTT09112024001-15HP 380V ตู้มีกระจก 2 ชั้นกันน้ำ

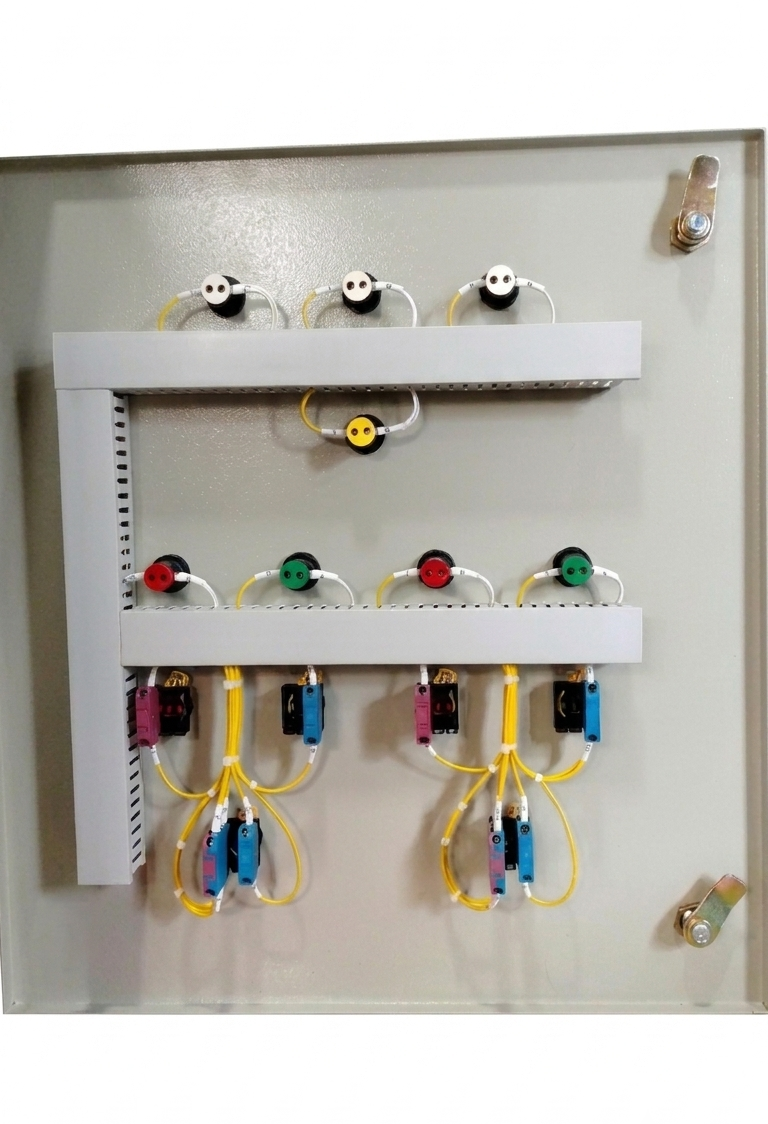

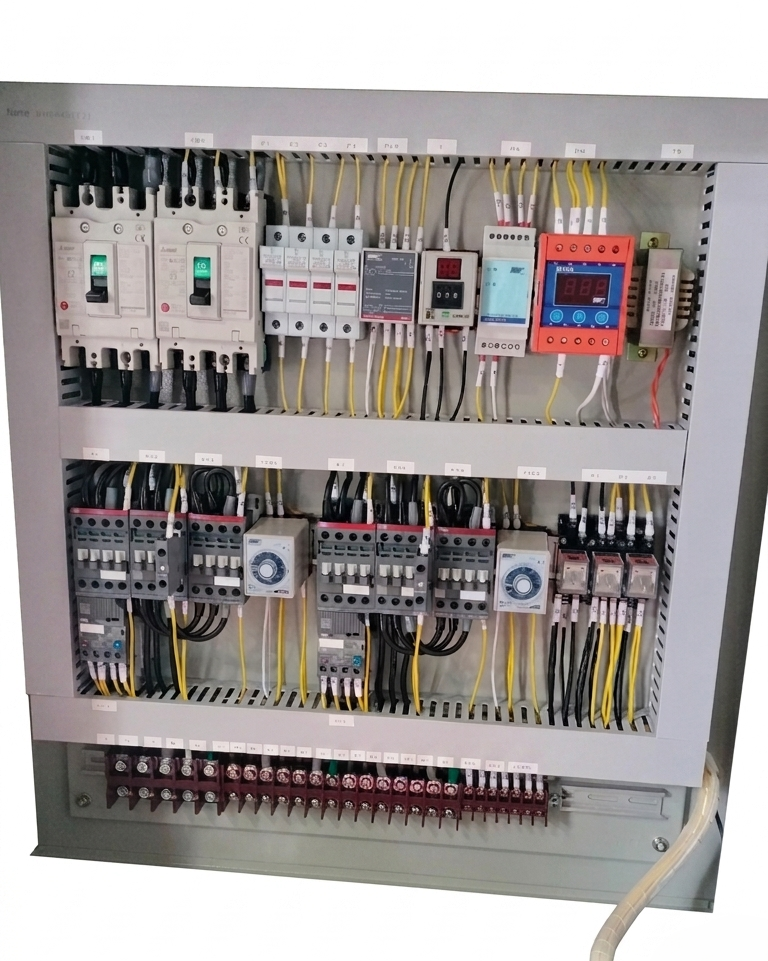

ข้อมูลระบบทั่วไป (General Specifications) - ประเภทตู้: ตู้ควบคุมระบบปั๊มน้ำ 2 ปั๊ม (Booster Pump Controller 2 Pump) - ระบบการทำงาน: สลับการทำงานและทำงานเสริม (Alternate-Parallel) - ระบบสตาร์ทมอเตอร์: สตาร์-เดลต้า (Star-Delta Start) - โหมดการควบคุม: Auto / Off / Manual ผ่าน Selector Switch (SW1, SW2) - มิติขนาดตู้ (กว้าง x สูง x ลึก): 630 x 750 x 250 มิลลิเมตร - รหัสแบบ: OTT09112024001 - ผู้ออกแบบ: MR.TOSAWAT ระบบไฟฟ้าและกำลัง (Power & Control System) - ระบบไฟฟ้าเมน (Main Source): 3 เฟส 5 สาย (3PH/5W) 380V/220V 50Hz - ระบบไฟควบคุม (Control Voltage): ผ่านหม้อแปลง (Transformer) - ลดแรงดันจาก 220VAC เป็น 24VAC เพื่อความปลอดภัย - เซ็นเซอร์สั่งงาน: รองรับ Pressure Switch 2 ชุด (PS1, PS2) - เซ็นเซอร์ระดับน้ำ (Low Tank): รองรับระบบอิเล็กโทรด E1 (Start Pump), E2 (Low Level Cut Off) และ E3 (Common) อุปกรณ์แสดงผลและสั่งงานหน้าตู้ (Panel Displays & Controls) - หลอดไฟสถานะไฟเมน (Phase Lamp): R, S, T สีขาว (White) - หลอดไฟสถานะปั๊มทำงาน (Pump Run): L1, L3 สีเขียว (Green) - หลอดไฟสถานะโอเวอร์โหลด (Pump Overload): L2, L4 สีแดง (Red) - หลอดไฟเตือนระดับน้ำต่ำ (Low Level Lamp): L5 สีเหลือง (Yellow) - ปุ่มกดสั่งงาน (Push Button): ปุ่ม Start สีเขียว (S1, S3) และปุ่ม Stop สีแดง (S2, S4) แยกอิสระแต่ละปั๊ม ระบบป้องกัน (Protection Functions) - ระบบป้องกันมอเตอร์: โอเวอร์โหลดรีเลย์ (Overload Relay: OL1, OL2) - ระบบป้องกันความผิดปกติของไฟเมน: อุปกรณ์ป้องกันเฟส (Phase Protection: PH) - ระบบป้องกันกระแสเกิน/ลัดวงจร: เซอร์กิตเบรกเกอร์ 3 โพล (CB1 3P, CB2 3P) - ระบบป้องกันวงจรควบคุม: ฟิวส์ควบคุม (Control Fuse)
