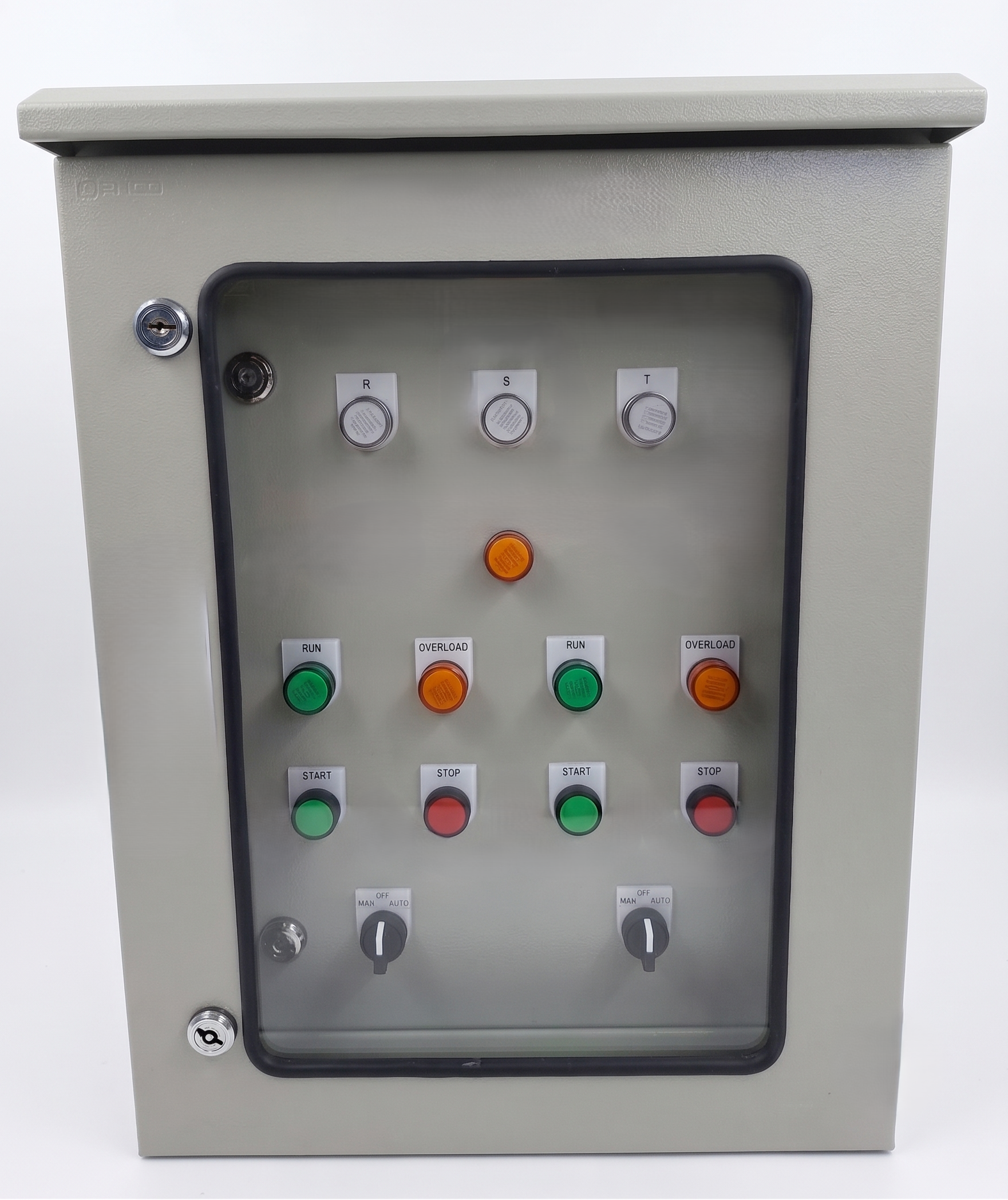

Booster Pump MITSU OTT20072025001-2HP 380V ตู้มีกระจก 2 ชั้นกันน้ำ

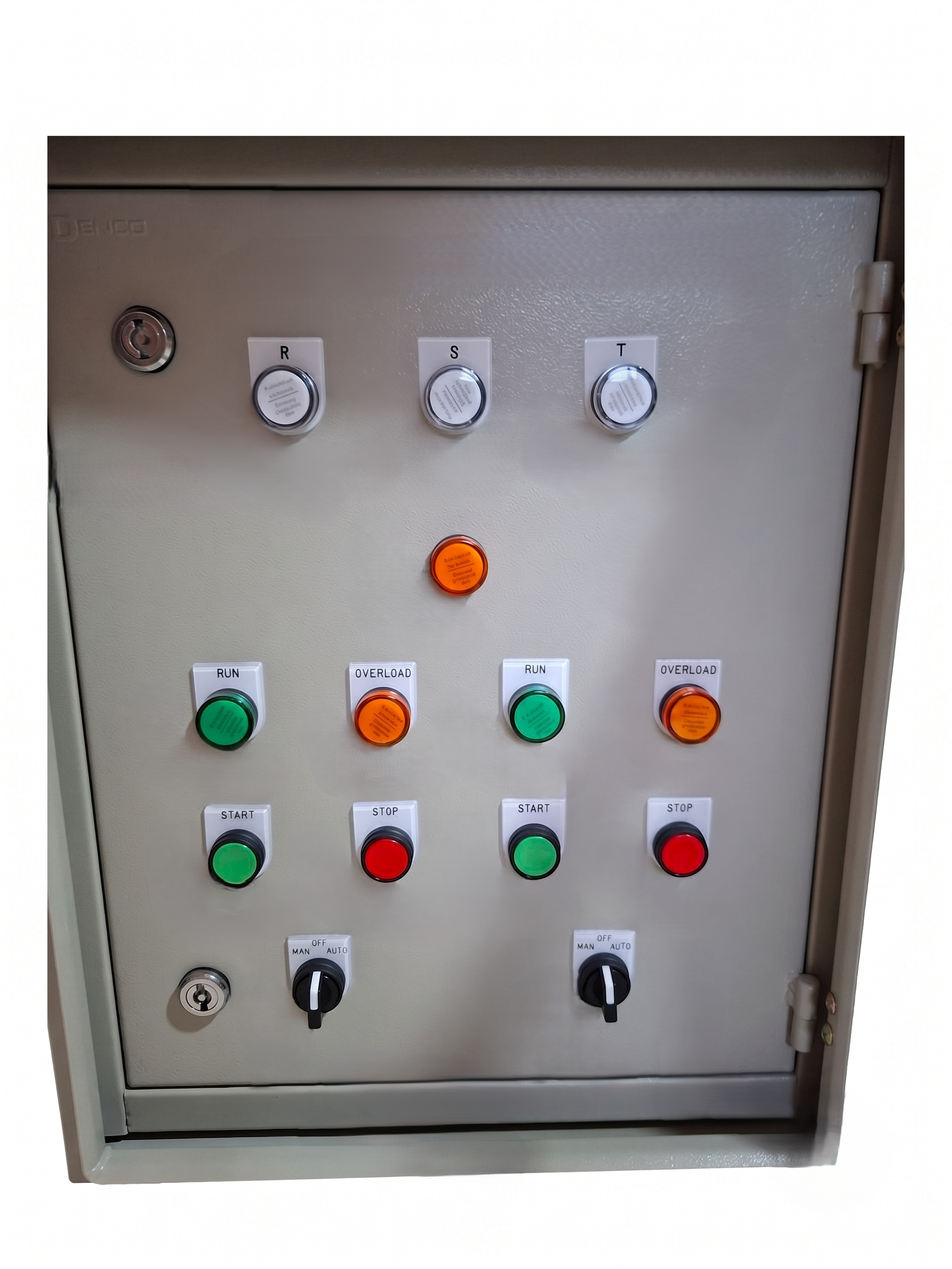

📋 สเปกทางเทคนิคเต็มรูปแบบ (Full Specs) ข้อมูลระบบทั่วไป (General Specifications) - ประเภทตู้: ตู้ควบคุมระบบปั๊มน้ำ (Booster Pump Controller 2 Pump) - ระบบการทำงาน: สลับการทำงานและทำงานเสริม (Alternate-Parallel) - โหมดการควบคุม: Auto / Off / Manual ผ่าน Selector Switch (SW1, SW2) - มิติขนาดตู้ (กว้าง x สูง x ลึก): 450 x 600 x 250 มิลลิเมตร - รหัสแบบ: OTT20072025001 - ผู้ออกแบบ: MR.TOSAWAT ระบบไฟฟ้าและกำลัง (Power & Control System) - ระบบไฟฟ้าเมน (Main Source): 3 เฟส 5 สาย (3PH/5W) 380V/220V 50Hz - ระบบสตาร์ทมอเตอร์: Direct-On-Line (DOL. START) - ระบบไฟควบคุม (Control Voltage): ผ่านหม้อแปลง (Transformer) ลดแรงดันจาก 220VAC เป็น 24VAC - เซ็นเซอร์สั่งงาน: รองรับ Pressure Switch (PSW1, PSW2) - เซ็นเซอร์ระดับน้ำ: รองรับระบบอิเล็กโทรด E1 (Start Pump), E2 (Low Level Cut Off) และ E3 (Common) อุปกรณ์แสดงผลหน้าตู้ (Panel Displays & Indicators) - หลอดไฟสถานะไฟเมน (Phase Lamp): R, S, T สีขาว (White) - หลอดไฟสถานะปั๊มทำงาน (Pump Run): L1, L3 สีเขียว (Green) - หลอดไฟสถานะโอเวอร์โหลด (Pump Overload): L2, L4 สีแดง (Red) - หลอดไฟเตือนระดับน้ำต่ำ (Low Level Lamp): L5 สีเหลือง (Yellow) ระบบป้องกัน (Protection Functions) - ระบบป้องกันมอเตอร์: โอเวอร์โหลดรีเลย์ (Overload Relay: OL1, OL2) - ระบบป้องกันความผิดปกติของเฟส: Phase Protection (PH) - ระบบป้องกันวงจรควบคุม: ฟิวส์ควบคุม (Control fuse) ขนาด 4A
